580KW汽油车火力发三相直流无刷学习交流接触器并机柜线路图机电图作用：由进行充电子产品AC220V/DC24V，提供了火力发三相直流无刷学习交流接触器操纵器使用的输送电源模块DC24V。火力发三相直流无刷学习交流接触器进行后由KA5学习交流220V里面继电子产品的输送1个进行信息。汽油车火力发三相直流无刷学习交流接触器操纵器凭借信息二次回路把火力发三相直流无刷学习交流接触器的电压电流电流、电压电流，次数，发动机转速等火力发三相直流无刷学习交流接触器的一些主要参数信息返馈到操纵器，由操纵器听到消息。   当柴油密度并网发同步马达开机重启后，把电送进抑制面板开关按钮柜顶端的主母排。抑制器确认体系监视以达到一些 标准开机重启然油抑制，开启抑制，确认DC24V继电子元件传输电压电阻讯号。并网发同步马达抑制器确认电阻检测站双回路，检测站到足够隔离面板开关按钮开机重启电阻，抑制器确认KA3继电子元件传输电压电阻分闸讯号，合上主抑制面板开关按钮断路，隔离面板开关按钮分闸后分闸指示标志灯亮。当抑制体系须要分闸的时分，确认KA四分闸继电子元件传输电压电阻分闸讯号，主抑制面板开关按钮隔离面板开关按钮分闸，隔离面板开关按钮分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
顺序号	标题	形号型号	组织	數量	厂
1	多功能式眼镜框架漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	风能发直流无刷电设备抑制器	HGM9510	只	2	众智
3	直流变压器电源适配器传感器	BAC06A	只	2	众智
4	小其中继机械	HH52P    DC24V	只	8	正泰
5	大型正中间继家用电器	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	4g指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	隔绝子	半圆形，鲜红色，M10	只	12	海坦
14	装修辅材		台	2	国优

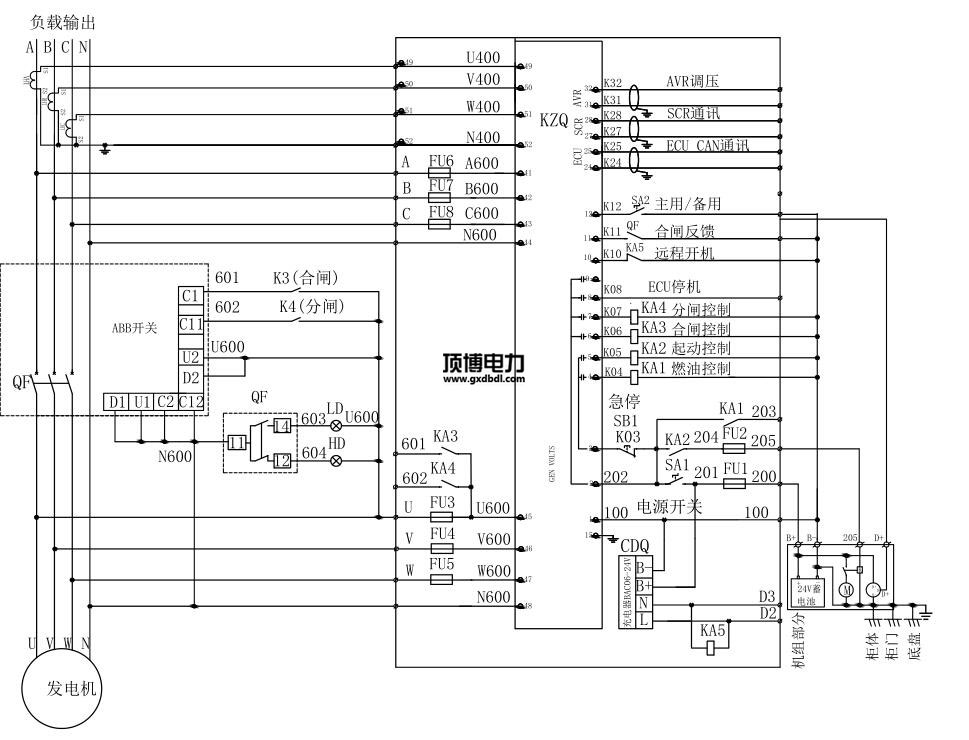

580KW柴油发电机并机柜线路电气图高清
